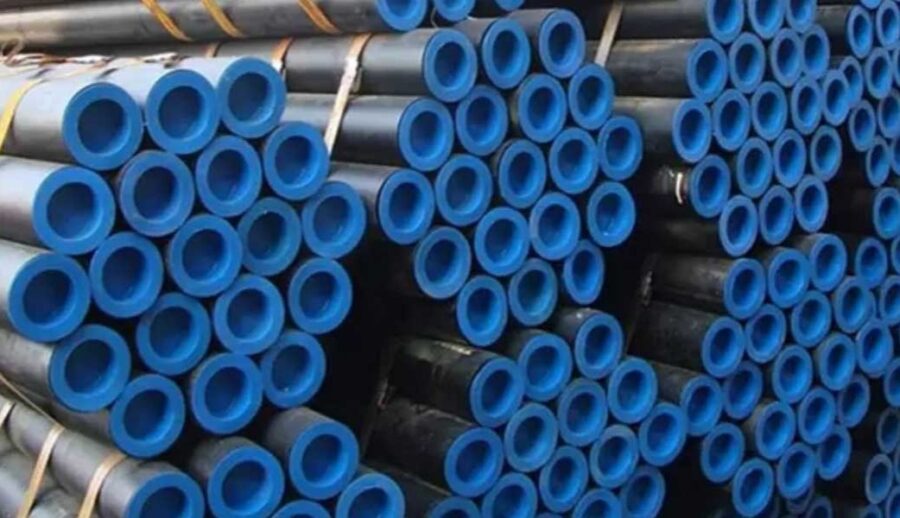

لوله مانیسمان، لولهای بدون درز جوش است که از شمش فولادی یکپارچه تولید میشود و به دلیل استحکام و مقاومت بالا در برابر فشار و دما، انتخابی ایدهآل برای صنایع حساس مانند نفت، گاز و پتروشیمی است.
در پروژههای عمرانی و صنعتی، انتخاب لوله مناسب نقشی حیاتی در پایداری و ایمنی سیستمها ایفا میکند. در این میان، لوله مانیسمان یا همان لوله بدون درز، به دلیل ویژگیهای منحصربهفرد خود، همواره مورد توجه مهندسان و متخصصان قرار گرفته است. این لولهها، که فاقد هرگونه درز جوش هستند، مقاومت بینظیری در برابر فشارهای بالا، دماهای شدید و عوامل خورنده از خود نشان میدهند. اگر قصد دارید درک عمیقی از مشخصات فنی، انواع ردهها و کاربردهای این محصول کلیدی به دست آورید تا بتوانید بهترین انتخاب را برای نیازهای خود داشته باشید، این مقاله از پایپ تهران راهنمای جامعی برای شما خواهد بود. ما در ادامه به بررسی دقیق هر آنچه باید درباره لوله مانیسمان بدانید، میپردازیم.
تاریخچه و فلسفه پیدایش لوله مانیسمان
لوله مانیسمان، که در اصطلاح علمی به آن سیم لس (Seamless) میگویند، محصولی است که انقلابی در صنایع مختلف به پا کرد. پیش از ابداع این روش، لولههای فولادی عمدتاً با جوشکاری ورقهای فلزی تولید میشدند. این روش هرچند کاربردی بود، اما نقطه ضعف بزرگی داشت: درز جوش. محل جوشکاری به عنوان یک نقطه آسیبپذیر در برابر فشار و دما عمل میکرد و احتمال نشتی یا ترکیدگی را بالا میبرد. این چالش، نیاز به ابداع راه حلی مقاومتر را مطرح ساخت.
برادران مانیسمان در سال 1950 میلادی در شهر دوسلدروف آلمان، روشی نوآورانه معرفی کردند که در آن شمش فولادی به صورت یکپارچه سوراخ و کشیده میشد تا لولهای کاملاً بدون درز تولید شود. این فناوری انقلابی، کیفیت و مقاومت لولهها را به شکل چشمگیری افزایش داد و نام «مانیسمان» از آن زمان به نمادی از استحکام و تکنولوژی در جهان فولاد تبدیل شد. از همان دهه 1950، لوله مانیسمان به دلیل ویژگیهایی مانند تحمل فشارهای بالا، مقاومت در برابر حرارت و دوام طولانی، به سرعت در صنایع مختلف مورد توجه قرار گرفت.
فرآیند تولید لوله مانیسمان (از شمش تا محصول نهایی)
تولید لوله مانیسمان یک فرآیند پیچیده و دقیق است که نیازمند تجهیزات پیشرفته و کنترل کیفیت بالا است. این روش به طور کلی شامل حرارتدهی، سنبهکاری، کشش و نورد است تا از یک شمش فولادی، لولهای یکپارچه و بدون درز حاصل شود. این فرآیند تضمینکننده استحکام و یکنواختی بینظیر محصول نهایی است.
مراحل کلی تولید لوله مانیسمان به شرح زیر است:
- برش شمش: ابتدا شمشهای فولادی (عموماً گرد) به ابعاد مورد نیاز برش داده میشوند.
- حرارتدهی: شمشها در کورههای قوس الکتریکی تا دمای گداختن حرارت میبینند تا برای فرآیند بعدی نرم و انعطافپذیر شوند.
- سنبهکاری (Piercing): شمش داغ توسط دستگاه لخ پرس از مرکز سوراخ میشود تا حفره داخلی لوله شکل گیرد. این مرحله معمولاً توسط دستگاه النگیتور (Assel Mill) تکمیل میشود که سطح مقطع شمش را گرد میکند.
- شلیک سنبه: یک سنبه با طول مشخص (مثلاً ۱۲ متر) به داخل شمش فولادی شلیک میشود تا قطر داخلی لوله تعیین شود.
- تابگیری و جداسازی سنبه: در صورت وجود هرگونه تاب یا انحراف، لوله تابگیری شده و سنبه از آن جدا میگردد.
- کرویسازی و کشش: سر و ته لوله که معمولاً تیز و برنده است، کروی میشود. سپس لوله با استفاده از غلتکهای کشش، به طول و ضخامت نهایی مورد نظر میرسد (گاهی تا ۲۴ متر).
- سرد کردن و آزمایش: لولهها با آب خنک شده و سپس تحت آزمایشهای مختلفی مانند تست هیدرواستاتیک قرار میگیرند تا از عدم وجود عیب و ترک اطمینان حاصل شود.
- پولیشکاری و بستهبندی: در نهایت، لولهها برای جلوگیری از خوردگی پولیش شده و به صورت شش ضلعی بستهبندی و برای بارگیری آماده میشوند.

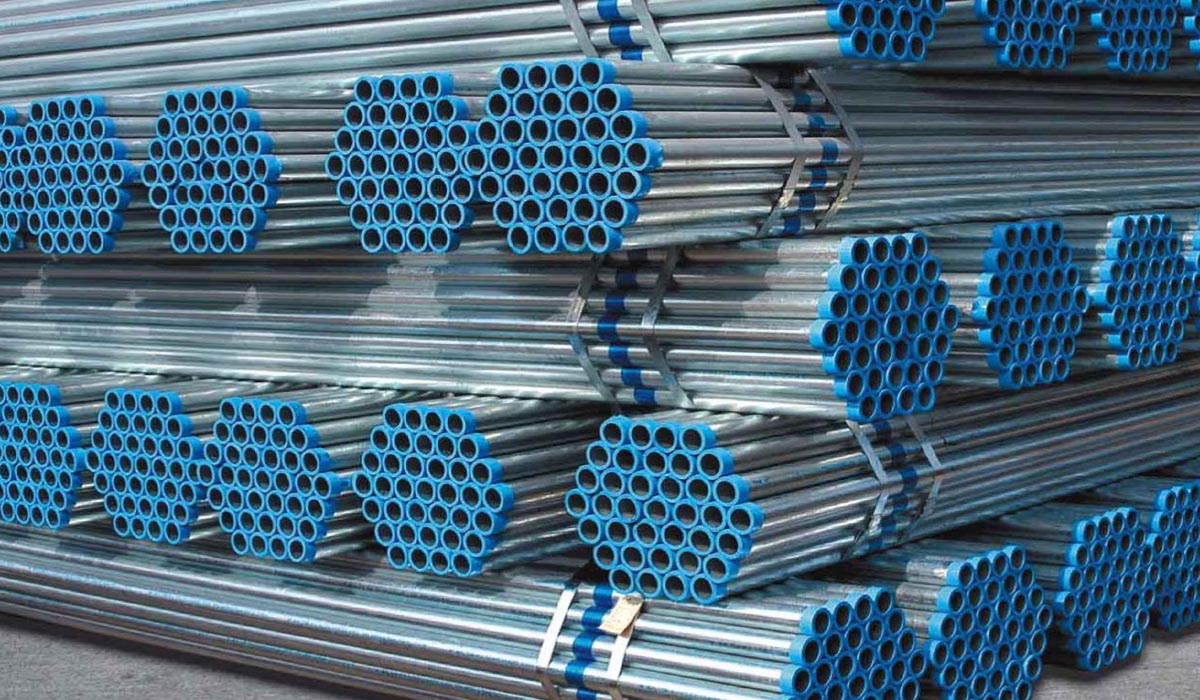

مشخصات فنی لوله مانیسمان؛ پارامترهای کلیدی انتخاب
وقتی صحبت از مشخصات فنی لوله مانیسمان میشود، منظور مجموعهای از ویژگیهای حیاتی است که تعیینکننده کاربرد، دوام و ایمنی آن در پروژههای مختلف است. شناخت این پارامترها برای انتخاب صحیح و بهینه لوله ضروری است.
| ضخامت دیواره (رده) مقاومت در برابر فشار را تعیین میکند. |
استانداردها و ابعاد قطر، طول و تلرانسهای مجاز. |
جنس و متریال نوع فولاد و خواص مکانیکی. |
بررسی ضخامت دیواره (رده/Schedule)
یکی از مهمترین پارامترها در مشخصات فنی لوله مانیسمان، ضخامت دیواره آن است که با عنوان “رده” یا “Schedule” شناخته میشود. رده لوله مانیسمان مستقیماً بر میزان تحمل فشار، استحکام و دوام آن در شرایط کاری مختلف تاثیر میگذارد. هرچه رده بالاتر باشد، ضخامت دیواره بیشتر و در نتیجه مقاومت لوله در برابر فشار و ضربه نیز بالاتر خواهد بود. لولههای با رده بالا برای پروژههای سنگین و فشار قوی مانند خطوط انتقال نفت و گاز مناسب هستند، در حالی که ردههای پایینتر برای کاربریهای سبکتر و تاسیسات ساختمانی انتخاب میشوند.
استانداردها و ابعاد (ASME B36.10/19)
لوله مانیسمان بر اساس استانداردهای بینالمللی تولید میشود که مهمترین آنها ASME B36.10 برای لولههای فولادی و ASME B36.19 برای لولههای استنلس استیل است. این استانداردها ابعاد، قطر بیرونی، ضخامت دیواره (رده) و تلرانسهای مجاز را برای هر سایز لوله مشخص میکنند. آگاهی از این استانداردها برای اطمینان از سازگاری لولهها با سایر اجزای سیستم و همچنین برای محاسبات مهندسی ضروری است.
جنس و متریال (کربن استیل، آلیاژی، استنلس استیل)
جنس فولاد به کار رفته در لوله مانیسمان، خواص مکانیکی و شیمیایی آن را تعیین میکند. انواع رایج شامل فولاد کربن استیل (Carbon Steel) برای کاربردهای عمومی و اقتصادی، فولاد آلیاژی (Alloy Steel) برای دما و فشارهای بالاتر، و فولاد استنلس استیل (Stainless Steel) برای مقاومت در برابر خوردگی و محیطهای شیمیایی خاص هستند. انتخاب متریال مناسب به نوع سیال، دمای کاری، فشار و شرایط محیطی بستگی دارد.

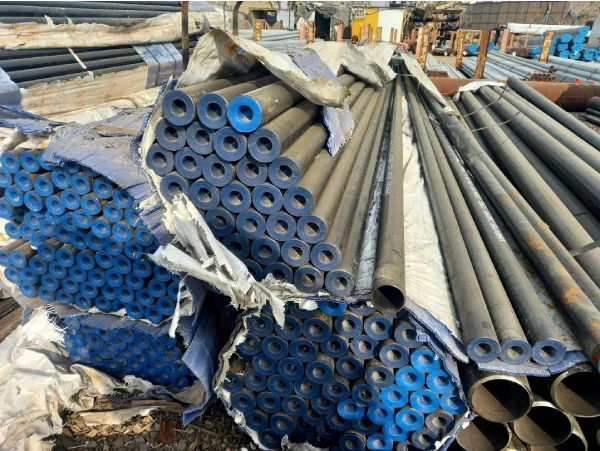

انواع ردههای لوله مانیسمان و کاربردهای اختصاصی
یکی از مهمترین دستهبندیها در انواع لوله مانیسمان، تقسیمبندی بر اساس رده (Schedule) است. رده لوله، همانطور که اشاره شد، نشاندهنده ضخامت دیواره آن است و هر رده برای تحمل فشارهای خاصی طراحی شده است. انتخاب رده مناسب، ضامن ایمنی و کارایی سیستم خواهد بود.
| ویژگی | رده ۲۰ | رده ۴۰ | رده ۸۰ |
|---|---|---|---|
| ضخامت | کمترین | متوسط | بالا |
| فشار کاری | پایین تا متوسط | متوسط تا بالا | خیلی بالا |
| کاربرد | گازکشی ساختمان | آتشنشانی، صنایع عمومی | نفت، گاز، پتروشیمی |
لوله مانیسمان رده ۲۰ (کاربرد در گازکشی ساختمان)
لوله مانیسمان رده ۲۰ یکی از پرکاربردترین انواع لوله مانیسمان در تاسیسات ساختمانی است. این رده با ضخامت دیواره نسبتاً کم، برای انتقال گاز به صورت توکار در ساختمانها، به ویژه ساختمانهای تا ۵ طبقه، مناسب است. طبق آییننامه نظام مهندسی کشور، استفاده از لوله مانیسمان رده ۲۰ در این موارد الزامی است تا در صورت حوادثی مانند زلزله یا نشست ساختمان، از آسیبهای جدی، ترک یا شکاف لوله و در نتیجه حوادث ناگوار از قبیل آتشسوزی جلوگیری شود. لوله مانیسمان رده ۲۰ چینی نیز در بازار ایران موجود است که باید از کیفیت آن اطمینان حاصل کرد.
لوله مانیسمان رده ۴۰ (کاربرد در آتشنشانی و صنایع عمومی)
لوله مانیسمان رده ۴۰ با ضخامت دیواره بیشتر نسبت به رده ۲۰، مقاومت بالاتری در برابر فشار دارد و در کاربردهای متنوعتری مورد استفاده قرار میگیرد. این رده به طور گستردهای در سیستمهای آتشنشانی برجها و ساختمانهای بلند، صنایع دارویی و غذایی، و همچنین در خطوط انتقال سیالات با فشار متوسط به بالا کاربرد دارد. لوله مانیسمان رده ۴۰ اهواز یکی از تولیدات داخلی شناخته شده در این زمینه است. همچنین، لوله مانیسمان رده ۴۰ چینی نیز با کیفیتهای مختلف در بازار یافت میشود.
به نقل از پایپ تهران یکی از برند های معروف این حوزه :
لوله مانیسمان، گزینه ای مطمئن برای انتقال سیالات تحت فشار، گازهای خورنده و مصارف حساس صنعتی است. تولید این لوله ها بدون درز و جوش، با فناوری پیشرفته، تضمین کننده دوام طولانی مدت و ایمنی کامل در شرایط سخت می باشد.
لوله مانیسمان رده ۸۰ و بالاتر (کاربرد در صنایع فشار قوی)
ردههای بالاتر مانند لوله مانیسمان رده ۶۰، لوله مانیسمان رده ۸۰، رده ۱۲۰ و رده ۱۴۰ برای کاربردهای بسیار سنگین و پرفشار طراحی شدهاند. این لولهها با ضخامت دیواره زیاد، توانایی تحمل فشارهای فوقالعاده بالا و دماهای شدید را دارند. صنایع نفت، گاز، پتروشیمی، نیروگاهها و صنایع پالایشگاهی از جمله مصرفکنندگان اصلی این رده از لولههای مانیسمان هستند که ایمنی و پایداری در آنها از اهمیت حیاتی برخوردار است. انتخاب دقیق این ردهها نیازمند محاسبات مهندسی دقیق و مشاوره با متخصصان است.
انواع لوله مانیسمان از نظر جنس
علاوه بر ردهبندی، انواع لوله مانیسمان بر اساس جنس متریال نیز دستهبندی میشوند که هر کدام خواص و کاربردهای خاص خود را دارند:
- لوله مانیسمان کربن استیل: رایجترین نوع، ساخته شده از فولاد کربنی که برای کاربردهای عمومی با استحکام و قیمت مناسب استفاده میشود.
- لوله مانیسمان گالوانیزه: دارای پوشش روی (Zn) برای افزایش مقاومت در برابر زنگزدگی و خوردگی، مناسب برای محیطهای مرطوب.
- لوله مانیسمان استیل (استنلس استیل): تولید شده از فولاد ضد زنگ که مقاومت بالایی در برابر خوردگی، حرارت و مواد شیمیایی دارد و در صنایع حساس و بهداشتی کاربرد دارد.
- لوله مانیسمان فولادی آلیاژی: حاوی عناصر آلیاژی برای بهبود خواص مکانیکی مانند مقاومت در برابر حرارت بالا یا سایش.
مقایسه لوله مانیسمان با لولههای درزدار (مزایا و محدودیتها)
برای درک بهتر ارزش لوله مانیسمان، مقایسه آن با لولههای درزدار ضروری است. هر دو نوع لوله کاربردهای خاص خود را دارند، اما تفاوتهای کلیدی در ساختار و عملکرد، آنها را از یکدیگر متمایز میکند.
مزایای لوله مانیسمان:
• عدم وجود درز جوش و نقطه ضعف.
• مقاومت بسیار بالا در برابر فشار و دما.
• یکنواختی ساختاری و طول عمر بیشتر.
• قابلیت اطمینان بالا در سیستمهای حساس.
محدودیتهای لوله مانیسمان:
• قیمت بالاتر نسبت به لولههای درزدار.
• فرآیند تولید پیچیدهتر.
• وزن بیشتر در ردههای یکسان.
• ممکن است در برخی سایزهای کوچک، در دسترس نباشد.
لولههای درزدار از ورقهای فولادی ساخته شده و درز آنها جوشکاری میشود. این روش تولید سریعتر و ارزانتر است، اما نقطه جوش همواره پتانسیل ایجاد ضعف را دارد. در مقابل، لوله مانیسمان به دلیل یکپارچگی ساختاری، مقاومت مکانیکی و حرارتی بالاتری دارد و برای کاربردهایی که نیاز به تحمل فشار و دمای زیاد و همچنین مقاومت در برابر خوردگی دارند، گزینه بیبدیلی است. گرچه قیمت لوله مانیسمان معمولاً بالاتر است، اما طول عمر و ایمنی بالای آن، این هزینه اضافی را توجیه میکند.
راهنمای انتخاب و نکات مهم پیش از خرید
انتخاب صحیح لوله مانیسمان برای موفقیت هر پروژه حیاتی است. با توجه به تنوع انواع لوله مانیسمان و ردههای مختلف موجود در بازار، در نظر گرفتن چند نکته کلیدی به شما کمک میکند تا بهترین تصمیم را بگیرید.
همیشه از تامینکنندگان معتبر خرید کنید و از اصالت و کیفیت لوله مانیسمان اطمینان حاصل کنید. لولههای بیکیفیت میتوانند منجر به حوادث جبرانناپذیر شوند.
- تعیین نیازهای پروژه: ابتدا فشار کاری، دمای سیال، نوع سیال (خورنده یا غیر خورنده)، و شرایط محیطی نصب را مشخص کنید. این عوامل مستقیماً بر انتخاب رده و جنس لوله تاثیر میگذارند.
- رده لوله: بر اساس فشار و دمای کاری، رده مناسب (مثلاً لوله مانیسمان رده ۴۰ برای فشار متوسط یا رده ۸۰ برای فشار بالا) را انتخاب کنید.
- جنس لوله: با توجه به سیال و محیط، فولاد کربنی، آلیاژی یا استنلس استیل را در نظر بگیرید.
- سایز لوله: قطر داخلی لوله باید متناسب با دبی سیال مورد نیاز باشد. لولههای مانیسمان در سایزهای متنوعی از نیم اینچ تا چندین اینچ تولید میشوند.
- استانداردها: اطمینان حاصل کنید که لولهها مطابق با استانداردهای بینالمللی مانند ASME B36.10/19 تولید شدهاند.
- تامینکننده معتبر: خرید از شرکتهای معتبر مانند پایپ تهران، تضمینکننده کیفیت و اصالت محصول است.
- بررسی گواهینامهها: گواهینامههای کیفی و تستهای انجام شده بر روی لولهها را بررسی کنید.
سوالات متداول درباره لوله مانیسمان
تفاوت اصلی لوله مانیسمان با لوله درزدار در چیست؟
تفاوت اصلی در فرآیند تولید و وجود یا عدم وجود درز جوش است. لوله مانیسمان از یک شمش فولادی یکپارچه و بدون هیچگونه درز جوش تولید میشود، در حالی که لولههای درزدار از ورقهای فولادی ساخته شده و درز آنها جوشکاری میشود. این ویژگی مانیسمان را در برابر فشار و دما مقاومتر میکند.
کدام رده لوله مانیسمان برای سیستمهای آتشنشانی مناسبتر است؟
برای سیستمهای آتشنشانی، به ویژه در برجها و ساختمانهای بلند، لوله مانیسمان رده ۴۰ به دلیل مقاومت بالا در برابر فشار و ایمنی بیشتر، انتخاب مناسبی است.
آیا لولههای مانیسمان در تمام سایزها به صورت ۶ و ۱۲ متری تولید میشوند؟
طول استاندارد لولههای مانیسمان معمولاً ۶ یا ۱۲ متر است. با این حال، سایزهای کوچکتر (مانند ۰.۵، ۰.۷۵ و ۱ اینچ) اغلب به روش سرد تولید میشوند و ممکن است در طولهای متفاوتی نیز عرضه شوند.
عوامل موثر بر قیمت لوله مانیسمان چیست؟
عواملی مانند جنس فولاد، رده (ضخامت)، سایز (قطر)، طول، کشور سازنده (مثلاً لوله مانیسمان رده ۴۰ چینی یا اهواز) و نوسانات بازار آهن و فولاد بر قیمت نهایی لوله مانیسمان تاثیرگذار هستند.
چگونه اصالت و کیفیت لوله مانیسمان را هنگام خرید تشخیص دهیم؟
برای تشخیص اصالت و کیفیت، به گواهینامههای استاندارد، برند تولیدکننده، بررسی ظاهری (عدم وجود درز جوش)، و خرید از تامینکنندگان معتبر مانند پایپ تهران توجه کنید. همچنین میتوانید نتایج تستهای آزمایشگاهی را درخواست کنید.
جمعبندی
در این مقاله به بررسی جامع مشخصات فنی لوله مانیسمان و انواع لوله مانیسمان پرداختیم. از تاریخچه و فرآیند تولید گرفته تا ردههای مختلف مانند لوله مانیسمان رده ۲۰ و لوله مانیسمان رده ۴۰، و همچنین تفاوتهای آن با لولههای درزدار. انتخاب صحیح این محصول، به ویژه در پروژههایی که با فشار و دمای بالا سروکار دارند، از اهمیت حیاتی برخوردار است. با درک دقیق این مشخصات، میتوانید بهترین و ایمنترین گزینه را برای نیازهای خود انتخاب کنید.
تفاوت رده ۲۰ و ۴۰ خیلی خوب توضیح داده شده. برای گازکشی ساختمانهای بلندتر از ۵ طبقه، واقعاً رده ۲۰ کافی نیست و باید بریم سراغ رده بالاتر؟
طبق آییننامهها، برای ساختمانهای تا ۵ طبقه رده ۲۰ معمول هست. برای طبقات بالاتر یا شرایط خاص، معمولاً رده ۴۰ یا محاسبات مهندسی دقیقتر توصیه میشه.
